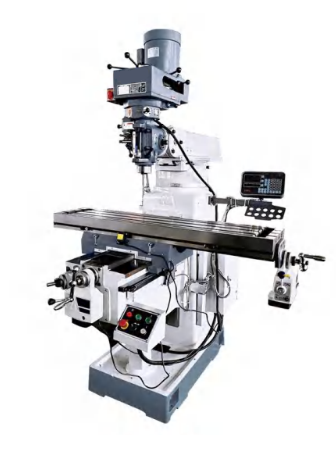

Frezarka konsolowa X6325Z
Frezarka konsolowa z głowicą skrętną na boki, wysuwną i skrętną belką wrzeciennika w osi pionowej, wysuwem pinoli (wrzeciona) ręcznym pokrętłem wiertarskim, mikrometrycznym i trzema posuwami mechanicznymi ze względu na swą uniwersalność bardzo duże możliwości technologiczne jest szeroko stosowana w jednostkowej i seryjnej produkcji elementów jak i w narzędziowniach utrzymania ruchu. Bezstopniowa regulacja obrotów wrzeciona w szerokim zakresie, bezstopniowe posuwy stołu, zmotoryzowany szybki przesuw pionowy konsoli, hartowane prowadnice o prostokątnym przekroju, prowadnice wykładane tworzywem, centralne smarowanie prowadnic, termicznie utwardzana powierzchnia stołu. Duży poprzeczny przesuw stołu.
Możliwość zainstalowania głowicy dłutującej.
Posiada dodatkowo:
bezstopniową regulację obrotów wrzeciona w szerokim zakresie, bezstopniowe posuwy stołu, szybki przesuw pionowy konsoli, wodne chłodzenie, hartowane prowadnice o prostokątnym przekroju wykładane tworzywem, centralne smarowanie prowadnic, termicznie utwardzaną powierzchnię stołu, lampę oświetlenia miejscowego, głowicę skrętną w lewo-prawo oraz do przodu-do tyłu oraz pełna osłona stołu.
Wyposażenie:
głowica kątowa z podporą do frezowania poziomego + trzpień długi Ø27
imadło maszynowe kołyskowe
głowica dłutująca zestaw docisków
komplet tulejek (18 szt.) rozprężnych z oprawką do mocowania frezów palcowych
głowicę wytaczarską z ręcznym nastawem
komplet wibroizolatorów do posadowienia i wypoziomowania obrabiarki
konik do stolika
stolik obrotowy kątowymin (250)
uchwyt 3-szczękowymin Ø160mm samocentrujący do stolika obrotowego lub większy
pneumatyczny zacisk narzędzia
odczyt cyfrowy położenia stołu, w trzech osiach
czujnik bazowy (elektroniczny) do ustawiania położenia początkowego osi wrzeciona
zestaw podstawowych trzpieni frezarskich (4szt.) z kluczem
imadło maszynowe proste
komplet tarcz podziałowych do stolika
stół podziałowy uniwersalny z uchwytem 3-szczękowym Ø125mm
Dostarczona z kompletem narzędzi:
1.Tuleja redukcyjna ISO40 DIN2080 - MK2 -1 szt
2.Tuleja redukcyjna ISO40 DIN2080 - MK3 -1 szt
3.Tuleja redukcyjna ISO40 DIN2080 - MK4 -1 szt
4.Trzpień wiertarski ISO40 DIN2080- B16 -1 szt
5.Oprawka zaciskowa ISO40 DIN2080 - ER40 - zestaw min 15szt tulejek -1 szt
6.Trzpień frezarski ISO40 DIN2080 - 22 -1 szt
7.Trzpień frezarski ISO40 DIN2080 - 27 -1 szt
8.Trzpień frezarski ISO40 DIN2080-32 -1 szt
9.Uchwwyt wiertarski samozaciskowy B16 -1 szt
10.Zestaw elementów do mocowania detalu M16/18 -1 szt
11.Frez palcowy walcowo-czołowy 3-18mm (4-pióra) - zestaw min 10szt -2 szt
12.Frez palcowy kulowy 4-18mm (4-pióra) - zestaw min 10szt -2 szt
13.Frez nasadzany DIN1080, fi50mm -2 szt
14.Frez nasadzany DIN1080, fi63mm -2 szt
15.Frez nasadzany DIN1080, fi100mm -2 szt
16.Zestaw wierteł HSS 1-13mm, min 25szt -2 szt
17. Mata antypoślizgowa wymiary min 900x600mm, gumowa, zmywalna
Kategorie produktów
- Urządzenia laserowe
- Kompresory
- Tokarki
- Frezarki
- Centra obróbcze
- Plotery frezujące
- Prasy
- Gilotyny
- Giętarki
- Szlifierki
- Walcarki
- Wiertarki
- Elektrodrążarki
- Dłutownice
- Przecinarki
- Gwinciarki
- Ostrzałki do wierteł
- Piaskarki
- Urządzenia transportowe
- Wieloosiowe centra obróbcze
- Wycinarki
- Wykrawarki
- Wytaczarki
- Zaginarki
- Zgrzewarki
- Żłobiarki
- Akcesoria
Specyfikacja
- Powierzchnia stołu 1270x250mm
- Przesuwy stołu 655x365x405mm
- Obroty wrzeciona bezstopniowo 80-3100obr/min
- Stożek wrzeciona ISO 40
- Wysuw pinoli wrzeciona 125mm
- Maksymalna / minimalna odległość czoła wrzeciona od stołu 510x70mm
- Maks. / min. odległość osi wrzeciona od prowadnic kolumny 665 / 165mm
- Posuwy mechaniczne pinoli 0,04; 0,08; 0,15mm/Obr.
- Posuwy wzdłużne i poprzeczne bezstopniowo
- Skręt głowicy w lewo / w prawo 90 stopni
- Skręt głowicy do przodu i do tyłu 40 stopni
- Przesuw belki 500mm
- Moc silnika głównego 3,70kW
- Szerokość rowka teowego 16mm
- Obciążalność stołu min. 170kg
- Wymiary gabarytowe obrabiarki (dł x szer x wys) 2340 x 2029 x 2648mm
- Ciężar obrabiarki 1470kg
